暑期實踐探秘晶圓減薄過程

作為一名蘭州理工大學電氣工程與信息工程學院的研究生，我有幸參加了天水華天科技的暑期社會實踐。作為國內重點集成電路封裝測試企業之一，其封裝能力與技術水平在國內也是名列前茅。在這段實習期間，我主要深入了解了集成電路封裝的各個環節，其中最令我著迷的是參觀晶圓減薄過程。
晶圓減薄是半導體封裝制程中的一項重要步驟，其主要作用是將已經制作完成的芯片（晶圓）進行切割和減薄，使其達到所需的最終厚度。這一過程在集成電路生產中扮演著關鍵的角色，具有以下幾個重要作用：1. 厚度控制；2. 降低成本；3. 優化性能；4. 提高散熱性能；5. 便于封裝。它確保了芯片的精確尺寸和性能。

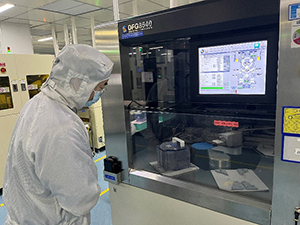

減薄工藝的主要流程是先將晶圓通過貼膜機進行正面貼膜，這一步的主要作用是保護晶圓正面圖形不受損傷。再通過減薄機吸附將晶圓背面進行研磨，這個步驟主要分為粗磨和精磨兩部分。

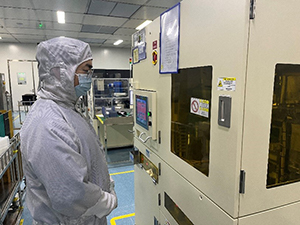

因為集成電路封裝的前端是在無塵車間進行的，我們必須穿上無塵防護服和口罩等防護用品，經過風淋室，才可進入產線。在參觀中，我們得以近距離觀察晶圓減薄的工藝流程和先進設備的運作。華天科技的工程師們耐心地向我們解釋了每個步驟的重要性和操作要點。從材料選擇、設備調試，再到實際操作，整個過程充滿了挑戰和技術含量。
我深深感受到晶圓減薄過程的復雜性和精密性。一絲不慎，都可能導致芯片損壞，影響整個生產線的效率。華天科技作為一家多年經驗豐富的企業，在這個領域中擁有著非常高的技術實力和嚴謹的質量管理。
參觀結束后，我對于集成電路封裝測試行業有了更深入的認識，晶圓減薄這一環節讓我感受到了科技的魅力和挑戰。我由衷感謝華天科技為我們提供了這次寶貴的實地學習機會，讓我們能夠更貼近實際工作，拓寬知識視野。
這次實習不僅讓我學到了專業知識，更增強了我團隊合作和解決問題的能力。在未來的學習和工作中，我將努力將所學應用到實踐中，為集成電路封測行業的進步貢獻自己的一份力量。
感謝學校和天水華天科技給予我們這次難忘的實習體驗！

進入無塵車間前，穿上防護服，準備進入風淋室
